이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌로서, 제작된 3차원 모델을 구석구석 둘러보는데 사용되는 걷기(Walk) 도구에 대한 설명입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구, 자유곡선(Freehand) 도구, 나를따르라(Follow me) 도구, 치수(Dimension) 도구, 원/폴리곤(Circle/Polygon)도구, 걷기(Walk) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지
오프셋(Offset) 도구는 사용하기 편하면서도 아주 편리한 도구입니다. 형태에 관계없이 평면도형을 선택하면, 그 도형과 일정한 간격만큼 안쪽 혹은 바깥쪽으로 새로운 도형이 만들어집니다.

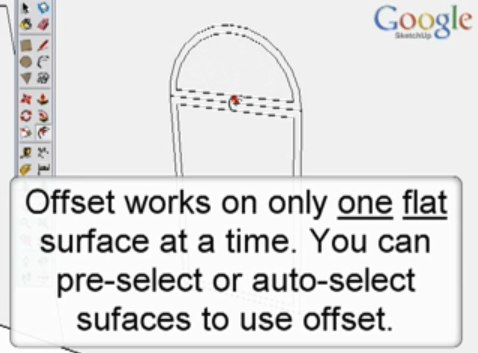

이때 한번에 단 하나의 평면에 대해서만 적용할 수 있습니다.

사용자 삽입 이미지

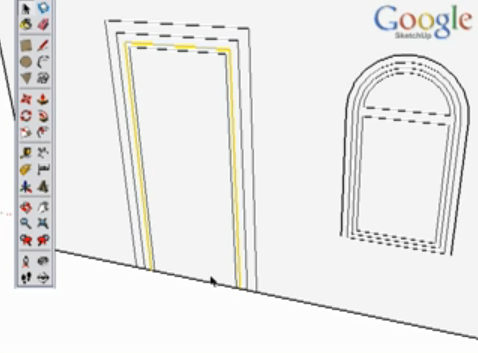

오프셋(Offset) 도구는 여러개의 선에 대해서도 적용할 수 있습니다. 미리 선택(Selection) 도구로 서로 연결되어 있는 선을 선택해 둔 후, 오프셋을 적용하면 됩니다. 아래 그림은 3개의 선을 선택한 것입니다.

특히, 아래와 같은 형태일 때, 면을 선택해서 오프셋을 적용하면 아랫부분을 다시 편집해야 하지만, 선을 선택함으로써 훨씬 쉽게 작업할 수 있습니다.

사용자 삽입 이미지

다른 도구를 사용할 때와 마찬가지로, 간격을 정확하게 띄우려면, 먼저 약간 움직여 둔 후, 키보드로 숫자 (+단위)를 입력해 주면 됩니다.

그리고 참조(Inferring)도 선이나 원을 그릴때와 마찬가지로 적용됩니다. 아래는 왼쪽에 먼저 오프셋을 적용한 후, 오른쪽에 새로운 오프셋을 만들 때, 왼쪽에 만들어진 선을 참조로 높이를 결정하는 예입니다.

사용자 삽입 이미지

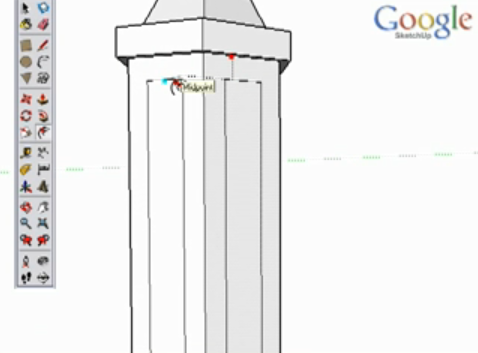

사실은 위의 방법보다 더 간단한 것은 그냥 더블클릭하는 것입니다. 그러니까, 왼쪽을 오프셋으로 띄운 뒤, 오른쪽에 적용할 때에는 그 면을 그냥 더블클릭만 하면 동일한 양만큼 오프셋이 만들어집니다.

흠... 괜찮은 도구죠? 특히 창문 같은 걸 만들 때 아주 유용할 듯 싶네요.
