이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌(총 24개)로서, 3D 객체의 표면에 색이나 패턴을 입히는 데 사용되는 페인트통(Paint Bucket) 도구에 대한 설명입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구, 자유곡선(Freehand) 도구, 나를따르라(Follow me) 도구, 치수(Dimension) 도구, 원/폴리곤(Circle/Polygon)도구, 걷기(Walk) 도구, 오프셋(Offset) 도구, 콤포넌트(Components) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지

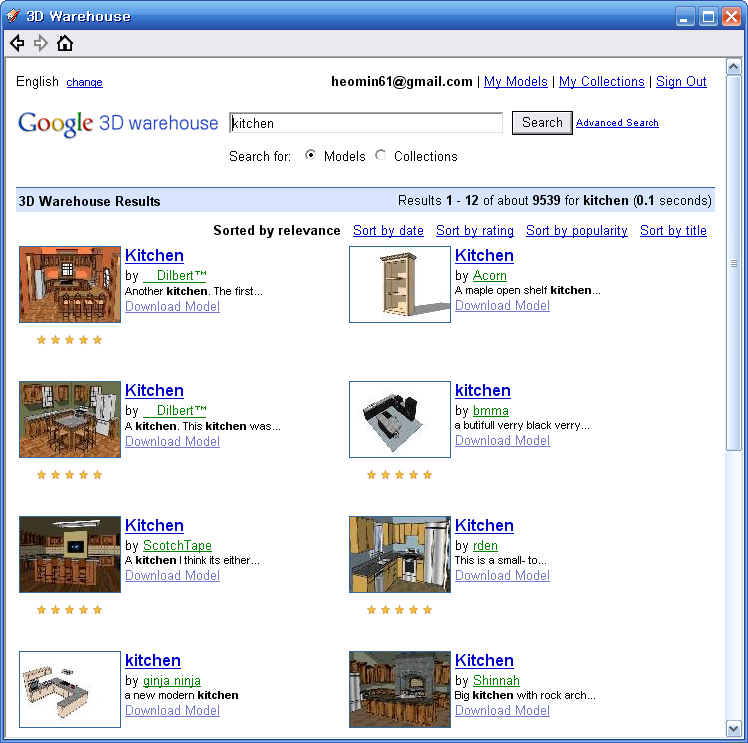

이 글을 따라 하기 전에 좌측 그림처럼 생긴 모델가져오기(Get Model) 도구를 클릭한 후, Kitchen으로 검색하면 여러가지 부엌 모델이 나옵니다. 이중에서 적당한 것을 불러서 연습하시면 됩니다.

사용자 삽입 이미지

사용자 삽입 이미지
페인트통(Paint Bucket) 도구는 말 그대로 3D 객체의 표면을 색이나 패턴 등으로 채워줄 때 사용하는 도구입니다.

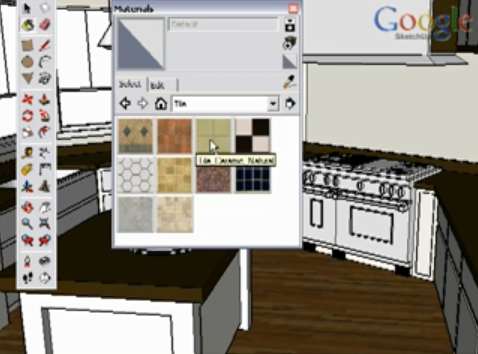

이 도구를 선택하면 아래 그림과 같이 대화창이 나타나는데, 여기에서 원하는 패턴을 선택한 후, 3D 객체의 표면을 마우스로 클릭하면 그 면이 해당 패턴으로 채워집니다. 평면이나 곡면에 관계없이 경계선이 있는 곳까지만 채워집니다.

사용자 삽입 이미지
선택(Selection) 도구로 여러개의 면을 미리 선택한 후 마우스로 클릭하면, 선택된 표면이 모두 한꺼번에 바뀝니다. 이렇게 한꺼번에 색칠한 표면은 나중에 다른 패턴으로 칠하게 되면 모두 한꺼번에 바뀝니다.

사용자 삽입 이미지

사용하고자 하는 패턴은 집모양의 아이콘(현재 사용중인 패턴) 오른쪽에 있는 드롭박스에서 선택할 수 있습니다.

사용자 삽입 이미지

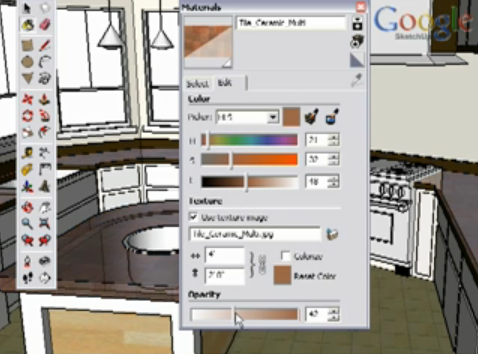

어떤 패턴을 선택한 상태에서 Edit 탭을 누르면 아래와 같이 색이나 크기, 투명도 등을 변경할 수 있습니다. 이와같이 변경시키면 현재 해당 패턴으로 칠해져 있는 모든 표면이 실시간으로 변경됩니다.

사용자 삽입 이미지

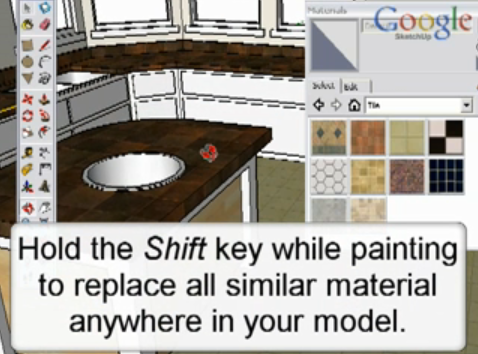

위에서 여러개를 한꺼번에 선택하여 색칠하면 한꺼번에 변경이 된다고 했는데, 한꺼번에 선택하지 않고 따로따로 칠하더라도 동일한 패턴을 한꺼번에 변경시킬 수 있습니다. Shift를 누른 상태로 패턴을 적용하면 됩니다. 이 경우, 따로 떨어져 있든 연결되어 있든 가리지 않고 동일한 패턴은 동시에 변경됩니다.

사용자 삽입 이미지

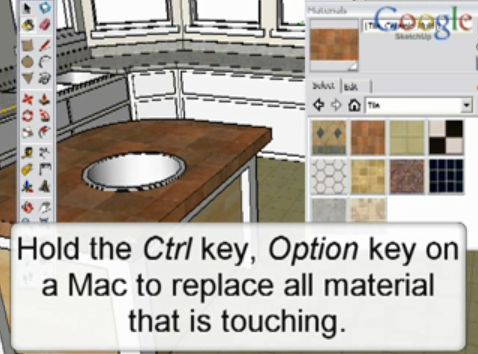

Control을 누른 상태에서 마우스를 클릭하면, 해당 면에 연결되어 있는 모든 면이 동일한 패턴으로 칠해집니다. 단, 미리 다른 패턴으로 채워져 있는 면은 변경되지 않습니다.

사용자 삽입 이미지

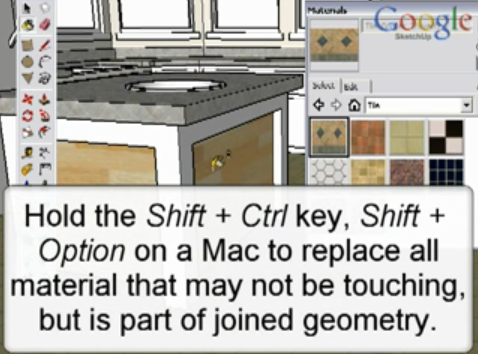

마지막으로 Shift와 Control 키를 동시에 누르면서 패턴을 적용하면 기하학적으로 연결되어 있는 모델 중에서 동일한 패턴으로 칠해진 녀석들만 골라서 같은 패턴이 적용됩니다.

사용자 삽입 이미지

마지막 부분은 녹음이 잘렸네요... Alt 키를 누르고 하면 어떻게 된다... 이런 내용같은데... 하여튼 오늘은 여기까지!!
