구글 스케치업 사용법(툴바 17) - 단면(Section) 도구

드론/쿼드콥터/3D 프린팅 2009.07.12 17:42 Posted by 드론의 미래가 궁금한 푸른하늘이

사용자 삽입 이미지
이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌(총24개)로서, 여러개의 3D 객체를 함께 묶어주는 컴포턴트(Components) 도구에 대한 설명입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구, 자유곡선(Freehand) 도구, 나를따르라(Follow me) 도구, 치수(Dimension) 도구, 원/폴리곤(Circle/Polygon)도구, 걷기(Walk) 도구, 오프셋(Offset) 도구, 콤포넌트(Components) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지

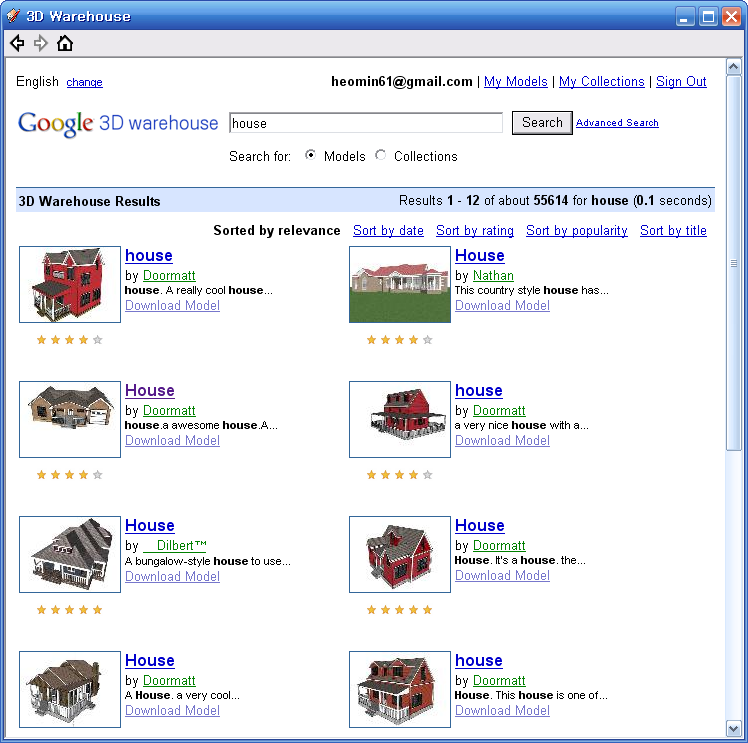

단면(Section) 도구는 말 그대로 제작한 3D 모델의 단면을 잘라 내부를 볼 수 있는 도구입니다. 이 도구를 실험해 보려면 예제에 있는 것처럼 건물 모델이 있는 것이 좋겠죠. 좌측 아이콘과 같은 "모델 가져오기(Get Models)" 도구를 누르고, "House"로 검색해 보면 아래와 같이 여러가지 모델을 스케치업으로 불러들일 수 있습니다.

사용자 삽입 이미지

사용자 삽입 이미지

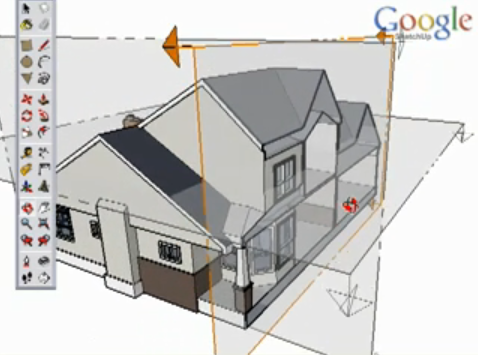

단면(Section) 도구를 누르면 아래 그림과 같이 초록색 박스 형태가 나타납니다. 이 박스가 원하는 방향이 되었을 때 마우스를 클릭하면 그 면에 대한 단면을 볼 수 있습니다. 이 단면은 원하는 대로 얼마든지 만들 수 있습니다.

사용자 삽입 이미지

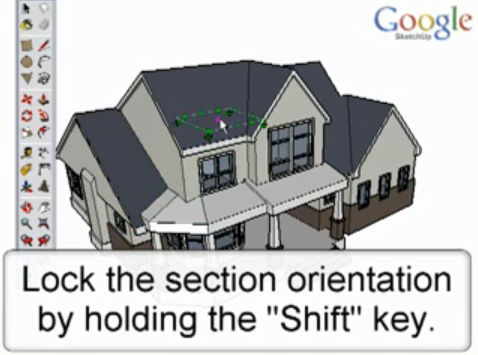

단면의 방향을 고정시키려면, 원하는 방향을 찾은 후, Shift 를 누른 상태에서 마우스를 이동시키고, 원하는 곳에서 마우스를 클릭하시면 됩니다.

사용자 삽입 이미지

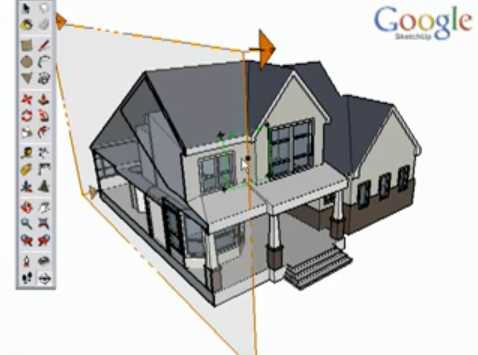

단면(Section)은 원하는 대로 얼마든지 많이 만들 수 있습니다만, 아래 그림에서 보는 것과 같이 노란색 선이 둘러쳐진 단면 하나만 활성화됩니다. 다른 단면을 보고 싶다면 그 면을 더블클릭하시면 됩니다.

사용자 삽입 이미지

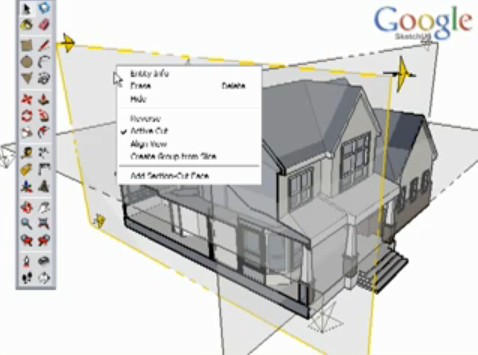

어떤 단면을 오른쪽 마우스버튼으로 클릭하면, 아래 그림과 같이 콘텍스트 메뉴가 뜹니다. 이 메뉴 중 "Reverse"를 누르면 반대쪽 단면을 볼 수 있고, "Align View"를 누르면 그 면에 수직한 방향으로 이동됩니다.

사용자 삽입 이미지

단면의 콘텍스트메뉴에서 "Create Group from Slice"를 누르면 단면도를 생성할 수 있습니다. 아래는 생성된 단면도를 옆으로 이동시켜둔 모습입니다. <- 아주 재미있는 기능이네요.

사용자 삽입 이미지

사용자 삽입 이미지
생성된 단면은 이동(Move) 도구회전(Rotation) 도구를 이용해 변경시킬 수 있습니다. 아래는 단면을 회전시키는 모습입니다. 단면을 없애고 싶을 때는 지우개(Eraser) 도구를 사용하면 됩니다.

사용자 삽입 이미지

기타 단면(Section) 도구를 이용하여 애니메이션을 제작한다거나, 단면도를 별도의 파일로 저장하기 혹은 여러 단면을 한꺼번에 만들기 등의 기능도 있는데, 이는 다른 비디오를 보라고 하네요.

머... 저는 당분간 건물 내부까지 모델링 할 일은 없기 때문에 그다지 필요없기는 하지만, 아주 유용한 도구임에는 틀림없는 것 같네요.
