구글 스케치업 사용법(툴바 19) - 내비게이션(Navigation) 도구

드론/쿼드콥터/3D 프린팅 2009.07.14 20:56 Posted by 드론의 미래가 궁금한 푸른하늘이

사용자 삽입 이미지
이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌(총 24개)로서, 여러개의 3D 객체를 함께 묶어주는 컴포턴트(Components) 도구에 대한 설명입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구, 자유곡선(Freehand) 도구, 나를따르라(Follow me) 도구, 치수(Dimension) 도구, 원/폴리곤(Circle/Polygon)도구, 걷기(Walk) 도구, 오프셋(Offset) 도구, 콤포넌트(Components) 도구, 페인트통(Paint Bucket) 도구, 단면(Section) 도구, 카메라위치/둘러보기(Position Camera/ Look Around) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지

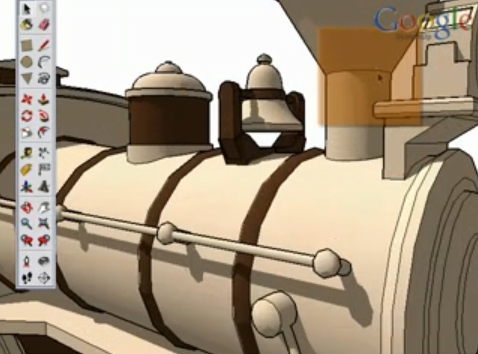

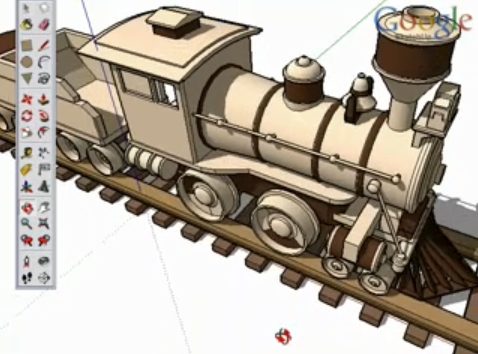

이 비디오는 내비게이션(Navigation) 도구에 관한 내용이지만, 사실 한가지 도구가 아니라 좌측 그림처럼 여러가지 서로 비슷한 6개의 도구를 한꺼번에 설명하고 있습니다. 좌측위에서 가로 방향으로 각각 Orbit, Pan, Zoom, Zoom Extent, Zoom Previous, Zoom Next 입니다.

사실 이 도구들은 설명할 것이 많지 않습니다. 대부분의 캐드(CAD) 시스템에는 공통적으로 있는 내용이기 때문입니다.

사용자 삽입 이미지
먼저 Orbit 툴은 화면 중심을 기준으로 상하좌우 360도*180도로 모델을 돌려보는 기능입니다. 그런데 사실 이 도구는 사용할 일이 많지 않습니다. 마우스 휠을 누른 상태로 드래그하면 동일한 기능을 하기 때문입니다.

사용자 삽입 이미지

사용자 삽입 이미지
Pan 도구는 현재 뷰를 평행으로 이동시키는 도구입니다. 화면에서 잘려 안보이는 부분을 볼 때 사용합니다. 하지만, 이것도 사용할 일은 많지 않습니다. shift를 누른 상태로 마우스 휠을 드래그 하면 동일한 작용을 합니다.

사용자 삽입 이미지
Zoom 도구가 선택된 상태에서 마우스를 위로 드래그하면 확대(Zoom In)되고, 아래로 드래그하면 축소(Zoom Out)가 됩니다. 마우스 휠을 앞으로 굴리면 확대되고, 뒤로 굴리면 축소가 되므로 이 도구도 별반 사용할 일은 드뭅니다.

특히, 마우스 휠을 굴리면 현재 마우스 포인터가 위치하고 있는 부분이 확대/축소되므로 원하는 부분을 확대/축소할 수 있어 훨씬 좋습니다. (Zoom 도구를 사용할 때는 화면 중심을 기준으로 확데/축소 됩니다.)

사용자 삽입 이미지

아울러 휠을 굴리는 방식으로 확대 축소를 하면 먼것은 빨리 확대되고, 가까운 것은 천천히 확대/축소되므로 화면 콘트롤이 훨씬 쉽습니다.

특히, 휠버튼을 사용하여 확대/축소/Orbit을 수행하면, 다른 도구를 사용하는 중간에도 사용할 수 있어 편합니다. 즉, 예를 들어 선을 그리다가 현재 화면에서 안보이는 곳을 클릭하려면 shift+휠 드래그를 하여 화면만 이동시킬 수 있습니다.

이러한 장점이 많기 때문에 Orbit/Zoom 도구는 아예 잊어버리고, 마우스로만 콘트롤하는 것이 작업 효율성이 올라갑니다.

사용자 삽입 이미지
Zoom Extent는 현재의 모델이 모두 보일 수 있도록 화면을 조정하는 도구입니다.


사용자 삽입 이미지
Zoom Previous 와 Zoom Next는 각각 이전 화면, 다음 화면으로 뷰를 바꾸는 도구입니다.

마지막으로... Zoom 도구가 선택한 상태에서 shift를 누르고 마우스를 위/아래로 드래그 하면 Field of View를 바꿀 수 있다는 설명이 있는데, 그다지 유용한 것 같지는 않네요.

오늘은 여기까지!!
