구글 스케치업 사용법(툴바 7) - 선(Lines) 도구

드론/쿼드콥터/3D 프린팅 2009.06.28 18:50 Posted by 드론의 미래가 궁금한 푸른하늘이

사용자 삽입 이미지
이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌로서, 이번엔 선을 그리는 선(Lines) 도구를 설명하는 글입니다.

지금까지 소개한 스케치업(Sketchup)의 기능은 밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구 등을 참고하세요.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.

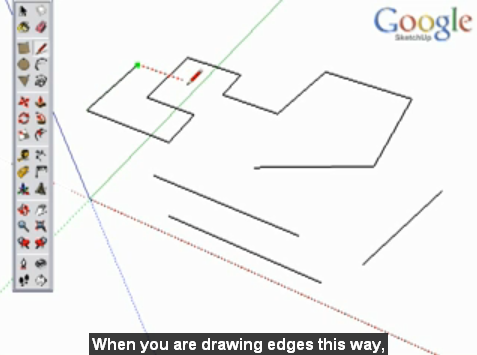

선을 그리는 방법은 2가지가 있습니다. 첫번째는 클릭-클릭-클릭 하는 방식으로 계속 클릭해가면 여러개의 선이 계속 이어져서 만들어집니다. 두번째는 마우스를 드래그하는 방식으로서, 이 경우엔 단 1개의 선만 만들어집니다.

사용자 삽입 이미지

선(Lines)을 그릴 때, 녹색/적색/청색 선과 동일한 방향으로 그리는 것이 좋습니다. 선을 그리다보면 방향선이 녹/적/청 색으로 바뀌는 데, 이때가 축 방향으로 선이 그려진다는 의미입니다. 이것을 참조(inferring)이라고 하는데, 자세한 내용은 초보자 비디오 2를 참고하시기 바랍니다.

선을 정확한 크기로 그리고 싶다면 일단 원하는 방향(녹/적/청)으로 조금 만든 후, 아무것도 누르지 말고 그냥 키보드로 5, 10 등과 같이 숫자를 입력하시면 됩니다. 5cm, 4m, 7.5" 등과 같이 단위를 함께 지정하셔도 됩니다. <- 이방식은 스케치업에서 공통으로 적용됩니다.

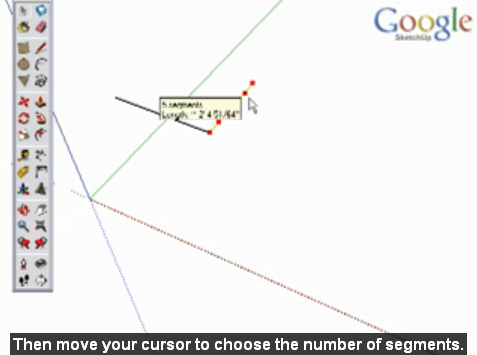

선을 그린 후, 일정한 크기로 분할 할 수도 있습니다. 그려진 선을 오른쪽 마우스 버튼으로 클릭한 후, Divide를 누르고 마우스를 선 위에서 이리저리 움직이다 보면, 아래와 같이 적절한 비율로 분할이 됩니다.

사용자 삽입 이미지

여기까지 입니다. 선(Lines) 도구도 무척 간단하기 때문에 더 설명드릴 게 없네요~~
