구글 스케치업 사용법(툴바 9) - 자유곡선(Freehand) 도구

드론/쿼드콥터/3D 프린팅 2009.06.30 09:31 Posted by 드론의 미래가 궁금한 푸른하늘이

사용자 삽입 이미지
계속 이어지는 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌로서, 오늘은 자유곡선(Freehand) 도구에 대한 내용입니다.

이제까지의 비디오 강좌는  밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구, 지우개(Eraser) 도구 등을 참고하시기 바랍니다.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지

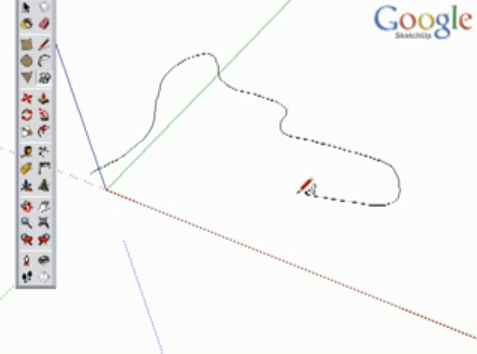

자유곡선(Freehand) 도구는 말그대로 마음대로 적당히 곡선을 그릴 수 있는 도구입니다. 아래 그림을 보시면 금방이해가 되실 겁니다. 그냥 마우스를 드래그만 하면 됩니다.

사용자 삽입 이미지

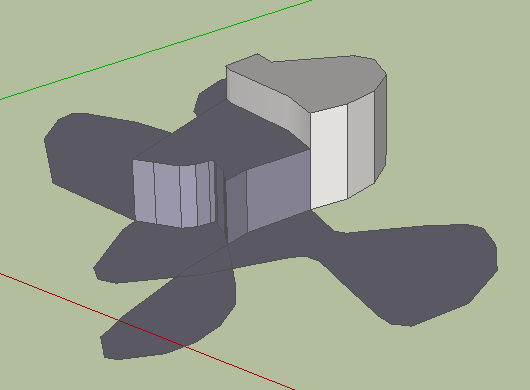

비디오에는 자유곡선을 그릴 때 서로 겹쳐지지 않게 그려야 한다고 되어 있는데, 스케치업 7 부터는 겹쳐서 그려도 아래와 같이 자동으로 분할 됩니다.

사용자 삽입 이미지

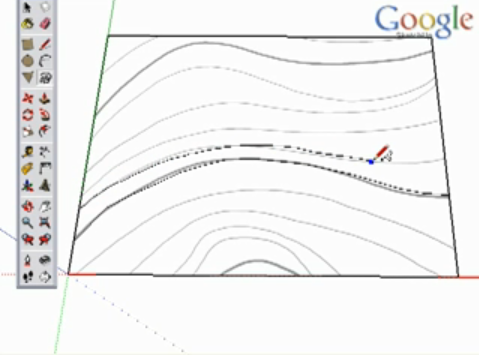

자유곡선이 가장 잘 사용되는 경우는 지형을 만들기 위해서 등고선을 그리는 경우입니다. 사실... 생각해 보면 이 경우 외에는 별로 쓰임새가 없을 것 같네요.

사용자 삽입 이미지

저는 사각형(Rectangle) 도구가 가장 사용하기 편할 거라고 생각했는데, 자유곡선 도구야 말로 설명할 것도 없으리만큼 너무 쉽네요. 아... 생각난 김에 등고선을 직접 입력해서 지형을 만드는 방법을 보여드리겠습니다.

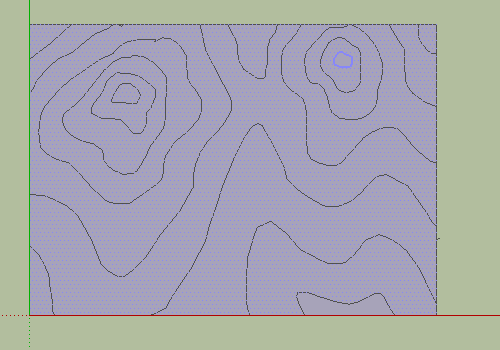

먼저 평면상태로 놓고 등고선을 그렸습니다. Camera -> Parallel Projection, 그리고 Camera -> Standard View -> Top 상태로 두면 평면 그림을 그리는데는 제일 편합니다.

사용자 삽입 이미지

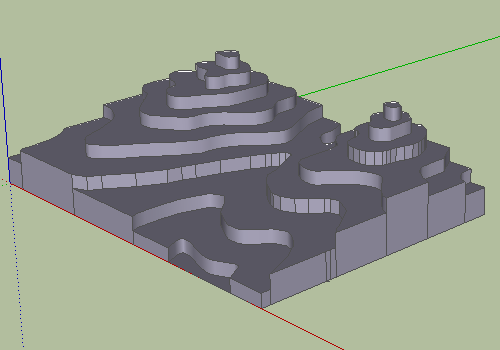

다음으로 제일 낮은 부분만 빼고 정해진 간격(예 : 1미터)씩 위로 끌어 올립니다. 물론 이때는 Camera -> Perspective로 두고 축을 돌린 후 올리는 게 편하고요.

그런데, 스케치업에서는 최종적으로 끌어올린양(예 : 1미터)를 기억하고 있으므로, 하나만 정확하게 높이를 맞춰 끌어올린 뒤에는 다른 부분은 그냥 더블클릭만 해주면 그 간격만큼씩 높아집니다.

사용자 삽입 이미지

흠... 그런데, 이렇게 만들어 높고 보니 기울기가 부드러운 산은 만들 방법이 없네요. 나중에 다시 고민해 봐야겠습니다.

민, 푸른하늘
