MS 포토신스 + 구글 스케치업 => PhotoSketch

드론/쿼드콥터/3D 프린팅 2009.05.03 12:21 Posted by 드론의 미래가 궁금한 푸른하늘이

제 블로그에 들르시는 분들이라면 마이크로소프트의 PhotoSynth하면 익숙한 이름일 겁니다. 또, 구글의 Sketchup도 익숙하실테고요. PhotoSketch는 바로 이 두 가지 멋진 프로그램의 기능을 합친 소프트웨어입니다.

이 PhtoSketch는 2007년 8월에 발표되었고, 그때 제가 일부 내용을 정리했었는데, 이번에 새로운 소식이 들어왔습니다. PhotoSketch가 정식 릴리즈를 앞두고 있는 것 같다는 것입니다.

그래서, 예전 글을 가져와서 내용을 좀 보완하고, 새로운 소식을 추가하여 글을 다시 작성하기로 했습니다.

====
먼저 마이크로소프트의 포토신스(PhotoSynth)는 사용자가 일반 카메라로 아무렇게나 찍은 여러사진을 조합해서 3차원 점군(Point Cloud)을 계산하고, 카메라의 위치 및 자세를 계산한 후, 이를 연속적으로 보여주는 소프트웨어입니다. (참고로 사진측량의 경우엔 기준점을 정밀한 측량기기를 통해 별도로 측정해야 합니다.) 이러한 기능이 PhotoSketch에 내장이 되어 있습니다.

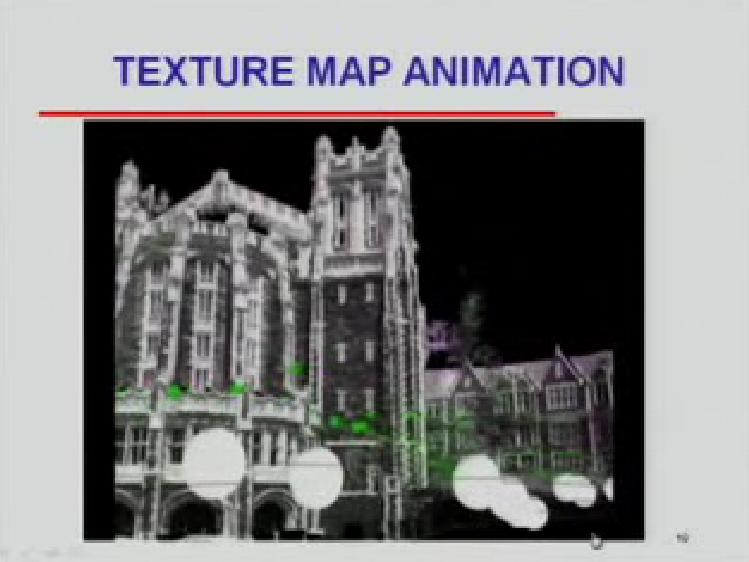

사용자 삽입 이미지
<하얀 공처럼 생긴 부분이 카메라 촬영 위치>

다음으로 이러한 3차원 점군(Point Cloud)과 사진을 사용하여 3D 모델을 만드는 것은 사용자가 해야 합니다. 하지만, PhotoSketch을 사용하면 대략적인 3D 모델은 쉽게 제작할 수 있습니다. 특히 점들의 위치가 나타나 있으므로 사진 한장만 가지고 제작하는 것보다는 훨씬 쉽게 제작할 수 있습니다. (3D 모델이 별도로 있을 경우에는 이 과정을 생략할 수 있습니다.) 아울러, 이렇게 3D 모델을 만들면서 사진에 찍혀져 있는 건물의 모습을 텍스춰로 입혀주는 작업도 PhotoSynth가 해결해 줍니다.

아래는 PhotoSketch를 소개하는 Presentation 동영상입니다. 길이가 너무 길기는 하지만, 3D 모델 제작에 관심있는 분들이라면 천천히 보시면 도움이 될 것 같습니다.


아래에 있는 내용은 동영상에 나온 내용중, 제가 필요하다고 생각되는 부분만 정리한 건데, 너무 기술적이라서 숨겨두었습니다.

더보기

그런데 이번에 이 포토스케치를 개발한 Brainstorm Technology LLC에서, 포토스케치 투토리얼을 공개했습니다. 유투브 비디오로 총 3가지가 공개되었습니다.

아래는 첫번째 투토리얼입니다. 먼저 프로젝트를 생성하고, 건물을 촬영한 사진을 찾아 등록한 후, 사진 촬영지점 및 방향을 계산합니다. 그다음 사진간의 연결관계를 계산해서 3차원 점군(Point Cloud)와 사진을 스케치업으로 불러들이게 됩니다.


두번째 투토리얼는 이렇게 불러들인 사진과 점군을 이용해 3D 건물 모델을 제작하는 방법이 들어있습니다. 사진상에 보이는 건물 모서리로부터 직사각형만 입력하면 바로 3차원 위치가 지정되는 모습을 볼 수 있습니다. 원래 스케치업에서는 이 방향에서 한번 입력한 후, 다른 방향으로 돌려서 편집하고... 등등의 작업을 반복해야 합니다. 건물의 높이를 한개만 지정하면 나머지도 동일한 높이로 자동 지정되는 모습도 흥미롭고, 텍스처를 자동으로 입혀주는 모습도 재미있네요.


아래는 마지막 투토리얼입니다. 여기에서는 위에서 대충 만든 모델을 자세하게 튜닝하는 모습을 볼 수 있습니다. 이 투토리얼에서 나오는 기능들은 대부분 스케치업에 원래 있는 기능들입니다.


제가 보기에 일단 사진을 좀 더 다양한 위치에서 촬영하면 더 좋은 결과를 얻을 수 있었지 않을까... 싶은 생각이 들고... 건물 옆면에 나무의 모습이 텍스처로 입히는 건 별도로 처리하는 기능이 있을 것 같기도한데, 잘 모르겠네요.

====
구글어스버추얼어스는 현재 3D모델을 구축에 다른 접근방법을 사용하고 있습니다. 구글어스는 주로 기존 기업에서 제작한 3D 모델을 구입하거나, 사용자들이 자발적으로 만든 모델로 구글어스를 채워가고 있고, 버추얼어스는 자체적으로 항측회사를 구입하여 3D 모델을 제작합니다.

자세한 내용은 제가 써둔 구글과 마이크로소프트의 3D 도시 비교를 보시면 되는데, 현재 상황으로 보면 3D 모델 제작기술은 버추얼어스가 앞서있다고 할 수 있죠.

어쨌든 3D 모델을 만드는 것은 쉬운 일이 아닙니다. 아무리 구글에서 Sketchup같은 훌륭한 프로그램을 무상으로 제공하고 있더라도, 3D모델, 특히 건물의 벽면 사진(텍스처, Texture)까지 입힌 모델을 만들기는 만만치 않은 작업이죠. 하지만, PhotoSketch를 이용하면 이 작업이 상당히 간단하게 해결될 수 있을 듯 합니다.

이 포토스케치가 발매되면, 구글의 3D 모델 제작에도 가속도가 붙지 않을까 하는 생각이 듭니다. 여전히 스케치업을 알고 있어야 한다는 장벽은 남아있지만요.
